Ouyue ఎలక్ట్రిక్ డబుల్-లేయర్ వేరు చేయబడిన మెటల్ డిస్ట్రిబ్యూషన్ బాక్స్ షెల్‌ను ప్రారంభించింది: ప్రత్యేక బలమైన మరియు బలహీనమైన కరెంట్ జోన్‌లు మరియు ముందే ఇన్‌స్టాల్ చేసిన స్టడ్‌లతో, ఇది పూర్తి సెట్‌ల కోసం అసెంబ్లీ సమయాన్ని తగ్గిస్తుంది.

I. మాస్ ప్రొడక్షన్ రియల్ షూటింగ్: స్టాండర్డ్ క్యాబినెట్‌లు వరుసలో ఉంటాయి మరియు ప్రొడక్షన్ లైన్ నుండి బయటకు వస్తాయి, బ్యాచ్ డెలివరీ సామర్థ్యాన్ని అకారణంగా ప్రదర్శిస్తాయి

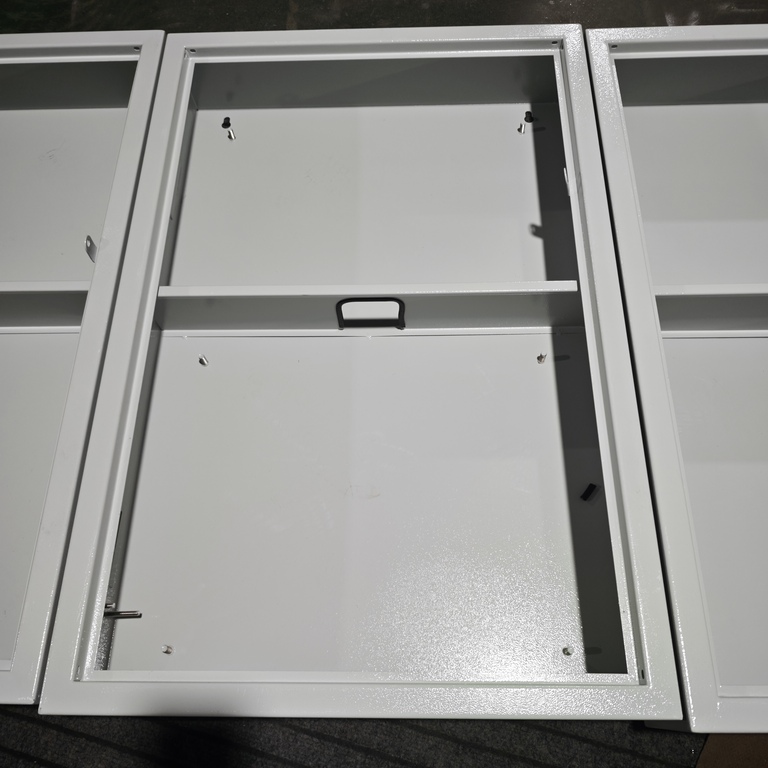

మొదటి నిజమైన ఫోటో వర్క్‌షాప్ యొక్క అసెంబ్లీ ప్రాంతంలో పక్కపక్కనే ఉంచబడిన డబుల్-లేయర్ వేరు చేయబడిన మెటల్ డిస్ట్రిబ్యూషన్ బాక్స్ షెల్‌ల వరుస దృశ్యాన్ని సంగ్రహించింది. క్యాబినెట్ బాడీ ఇంకా డోర్ ప్యానెల్‌ను ఇన్‌స్టాల్ చేయలేదు, కానీ బాక్స్ బాడీ యొక్క షీట్ మెటల్ ప్రక్రియ యొక్క వివరాలు పూర్తిగా బహిర్గతమవుతాయి - ఫ్రేమ్ యొక్క అంచులు మరియు మూలలు సక్రమంగా ఉంటాయి, బెండింగ్ ఎడ్జ్ లైన్లు చక్కగా ఉంటాయి మరియు వెల్డ్స్ బర్ర్స్ లేకుండా మృదువుగా ఉంటాయి.

క్యాబినెట్ యొక్క ప్రధాన భాగం అధిక-నాణ్యత కోల్డ్-రోల్డ్ స్టీల్ ప్లేట్‌తో తయారు చేయబడింది, ఇది లేజర్ కటింగ్ మరియు CNC ఒక ముక్కలో వంగడం ద్వారా ఏర్పడుతుంది. బలమైన లోడ్-బేరింగ్ మరియు ఇంపాక్ట్ రెసిస్టెన్స్ సామర్థ్యాలతో బాక్స్ ఫ్రేమ్ చిక్కగా మరియు బలోపేతం చేయబడింది. తుప్పు తొలగింపు మరియు అధిక-ఉష్ణోగ్రత ఎలెక్ట్రోస్టాటిక్ ఎపాక్సి పౌడర్ పూత చికిత్స కోసం ఉపరితలం ఫాస్ఫేటింగ్‌కు గురైంది. పూత మాట్టే ఐవరీ వైట్, ఏకరీతి మరియు మృదువైన పెయింట్ ఉపరితలంతో ఉంటుంది.

 ఇది తుప్పు నివారణ, తుప్పు నిరోధకత, స్క్రాచ్ రెసిస్టెన్స్‌ను కలిగి ఉంటుంది మరియు పసుపు రంగుకు గురికాదు, పొడి ఇండోర్ పరిసరాలలో దీర్ఘకాలిక ఉపయోగం కోసం ఇది అనుకూలంగా ఉంటుంది. తెల్లటి పొడి-పూతతో కూడిన ప్రదర్శన సరళమైనది మరియు ఆధునికమైనది మరియు ఇది కర్మాగారాలు, భవనం పంపిణీ గదులు, ప్రయోగశాలలు మొదలైన వాటి యొక్క అంతర్గత అలంకరణ వాతావరణంతో అత్యంత సమన్వయంతో ఉంటుంది.

ప్రాసెస్ లింక్	ప్రాసెసింగ్ పద్ధతి	ఫంక్షన్
బేస్ మెటీరియల్	అధిక-నాణ్యత కోల్డ్-రోల్డ్ స్టీల్ ప్లేట్, ఒక ముక్కలో CNC బెండింగ్ ద్వారా ఏర్పడుతుంది	అధిక బలం, వైకల్యానికి అవకాశం లేదు, మరియు ఫ్రేమ్ చిక్కగా మరియు బలోపేతం అవుతుంది
వెల్డింగ్	ప్రెసిషన్ స్పాట్ వెల్డింగ్, వెల్డ్ సీమ్ గ్రౌండ్ మృదువైనది	సీలింగ్ ఫౌండేషన్ మంచిది, బర్ర్స్ లేదా పదునైన అంచులు లేవు
ముందస్తు చికిత్స	రస్ట్ తొలగింపు కోసం ఫాస్ఫేటింగ్	పౌడర్ కోటింగ్‌ల సంశ్లేషణను మెరుగుపరచండి మరియు తుప్పు నిరోధక బేస్ లేయర్‌ను అందించండి
పూత	అధిక-ఉష్ణోగ్రత ఎలక్ట్రోస్టాటిక్ ఎపోక్సీ పౌడర్ కోటింగ్, మాట్ ఐవరీ వైట్	యాంటీ-రస్ట్, యాంటీ తుప్పు, స్క్రాచ్-రెసిస్టెంట్ మరియు పసుపు రంగుకు అవకాశం లేదు

II. అంతర్గత నిర్మాణం వివరణాత్మక వివరణ: ఇంటిగ్రేటెడ్ విభజన విభజన + ముందే ఇన్‌స్టాల్ చేసిన స్టడ్‌లు, షీట్ మెటల్ స్థాయి నుండి పూర్తి సెట్ అసెంబ్లీని సులభతరం చేయడం

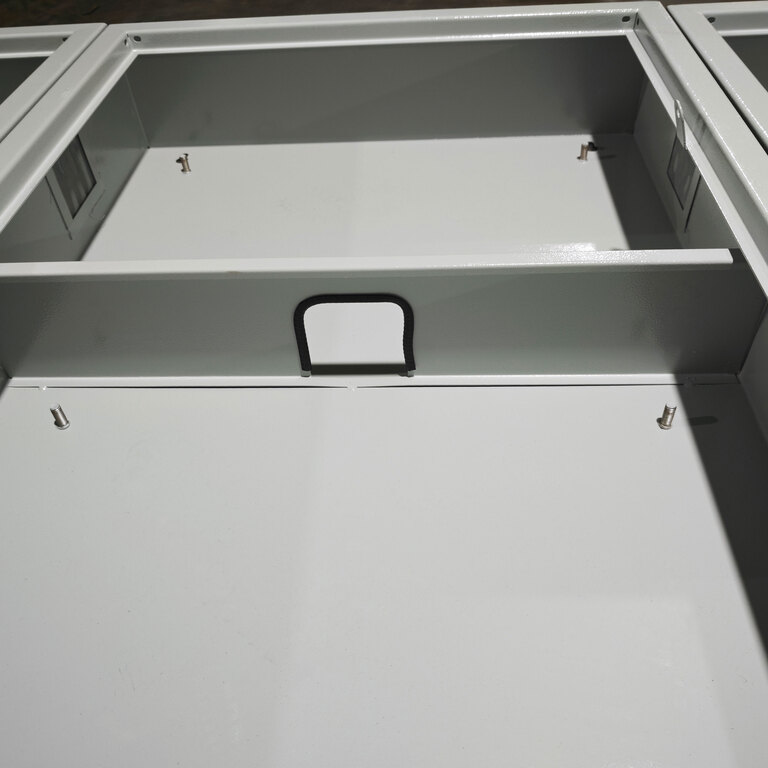

రెండవ నిజమైన ఫోటో క్యాబినెట్ యొక్క అంతర్గత నిర్మాణాన్ని తెరుస్తుంది, ఈ ఉత్పత్తి యొక్క ప్రధాన రూపకల్పనను స్పష్టంగా ప్రదర్శిస్తుంది - డబుల్-లేయర్ విభజన మరియు ముందుగా ఇన్స్టాల్ చేయబడిన స్టడ్ సిస్టమ్.

ఇంటిగ్రేటెడ్ మెటల్ విభజన బోర్డు: బలమైన మరియు బలహీనమైన విద్యుత్ వేరు చేయబడుతుంది మరియు వైరింగ్ చక్కగా ఉంటుంది

ఒక ఇంటిగ్రేటెడ్ మెటల్ విభజన ప్లేట్ క్షితిజ సమాంతరంగా పెట్టె లోపల వ్యవస్థాపించబడింది, లోపలి కుహరాన్ని ఎగువ మరియు దిగువన రెండు స్వతంత్ర ఇన్‌స్టాలేషన్ కంపార్ట్‌మెంట్‌లుగా విభజిస్తుంది. విభజన అధిక బలం, వంగడానికి నిరోధకత మరియు భారీ విద్యుత్ భాగాలకు మద్దతు ఇచ్చే సామర్థ్యాన్ని కలిగి ఉన్న బాక్స్ ఫ్రేమ్‌కు వెల్డింగ్ చేయబడింది మరియు స్థిరంగా ఉంటుంది. ఈ నిర్మాణం యొక్క ప్రధాన విలువ బలమైన మరియు బలహీనమైన విద్యుత్తును వేరు చేయడం లేదా భాగాల క్రమానుగత అమరికను సాధించడంలో ఉంటుంది:

ఎగువ కంపార్ట్మెంట్:ఇది సాధనాలు, సూచిక లైట్లు, PLC మాడ్యూల్స్, టెర్మినల్ బ్లాక్‌లు మొదలైన నియంత్రణ మరియు సిగ్నల్ భాగాలను ఇన్‌స్టాల్ చేయడానికి ఉపయోగించవచ్చు.

దిగువ కంపార్ట్మెంట్:సర్క్యూట్ బ్రేకర్లు, కాంటాక్టర్లు, థర్మల్ రిలేలు మరియు కాపర్ బస్‌బార్లు వంటి ప్రధాన సర్క్యూట్ పవర్ భాగాలను ఏర్పాటు చేయడానికి ఇది ఉపయోగించబడుతుంది.

కంట్రోల్ సర్క్యూట్ యొక్క సిగ్నల్ ఖచ్చితత్వాన్ని ప్రభావితం చేయకుండా ప్రధాన సర్క్యూట్‌లోని పెద్ద కరెంట్ ద్వారా ఉత్పన్నమయ్యే విద్యుదయస్కాంత జోక్యాన్ని నిరోధించడానికి ఎగువ మరియు దిగువ కంపార్ట్‌మెంట్లు భౌతికంగా వేరుచేయబడతాయి. అదే సమయంలో, పంక్తుల యొక్క క్రాస్-జోక్యం గణనీయంగా తగ్గుతుంది మరియు నిర్వహణ సమయంలో వ్యత్యాసం పంక్తులు ఒక చూపులో స్పష్టంగా కనిపిస్తాయి.

వైర్ పాసేజ్: ఎగువ మరియు దిగువ కంపార్ట్‌మెంట్లు ఒకదానితో ఒకటి అనుసంధానించబడి ఉంటాయి మరియు సైడ్ వైండింగ్ ఉపయోగించబడదు

విభజన మధ్యలో పొడవైన స్ట్రిప్ ఆకారపు వైర్ పాసేజ్ తెరవబడుతుంది. ఎగువ మరియు దిగువ కంపార్ట్‌మెంట్ల మధ్య ఉన్న వైర్‌లను వైరింగ్ కోసం పెట్టె వైపుకు వెళ్లకుండా నేరుగా ఈ మార్గం ద్వారా కనెక్ట్ చేయవచ్చు. ఈ వివరణాత్మక డిజైన్ వైరింగ్ మార్గాన్ని చిన్నదిగా మరియు అత్యంత సాధారణమైనదిగా చేస్తుంది. కేబుల్ ట్రేలు వేయడం కోసం కేబుల్ క్రాసింగ్‌లతో నేరుగా సమలేఖనం చేయబడతాయి, ఏకకాలంలో అసెంబ్లీ సామర్థ్యాన్ని మరియు సౌందర్య ఆకర్షణను పెంచుతాయి.

నాలుగు మూలల్లో ముందుగా ఇన్‌స్టాల్ చేయబడిన స్టెయిన్‌లెస్ స్టీల్ ఫిక్స్‌డ్ స్టడ్‌లు: ఆన్-సైట్ డ్రిల్లింగ్ మరియు ట్యాపింగ్ అవసరాన్ని తొలగించడం

స్టెయిన్‌లెస్ స్టీల్ ఫిక్స్‌డ్ బోల్ట్ స్టడ్‌లు ఎగువ మరియు దిగువ క్యాబినెట్ విభాగాల యొక్క నాలుగు మూలల్లో ముందుగా వెల్డింగ్ చేయబడతాయి, ఇది మొత్తం అసెంబ్లీ సమయాన్ని గణనీయంగా తగ్గిస్తుంది. సాంప్రదాయ క్యాబినెట్ ఇన్‌స్టాలేషన్‌లలో, మౌంట్ ఎలక్ట్రికల్ కాంపోనెంట్‌లకు ఆన్-సైట్ కొలత, పొజిషనింగ్, డ్రిల్లింగ్ మరియు ట్యాపింగ్-ప్రక్రియలు అవసరమవుతాయి-ఇవి ఎక్కువ సమయం తీసుకునేవి మాత్రమే కాకుండా అసురక్షిత ఇన్‌స్టాలేషన్‌లకు దారితీసే తప్పుగా అమర్చబడిన రంధ్రాల ప్రమాదాన్ని కూడా కలిగి ఉంటాయి. ముందే ఇన్‌స్టాల్ చేయబడిన స్టడ్‌లతో, ఈ ప్రక్రియ షీట్ మెటల్ ఫాబ్రికేషన్ దశకు ముందుకు తరలించబడుతుంది. క్యాబినెట్‌ను స్వీకరించిన తర్వాత, అసెంబ్లర్‌లు నేరుగా ఇన్‌స్ట్రుమెంట్‌లు, సర్క్యూట్ బ్రేకర్ పట్టాలు, మౌంటు బ్యాక్‌ప్లేట్‌లు, టెర్మినల్ బ్లాక్‌లు మరియు ఇతర భాగాలను ముందుగా డ్రిల్ చేసిన స్టడ్‌లపై బోల్ట్‌లను ఉపయోగించి, ఆన్-సైట్ మ్యాచింగ్ అవసరాన్ని తొలగిస్తారు.

10 సర్క్యూట్‌లతో డిస్ట్రిబ్యూషన్ బాక్స్‌ను ఉదాహరణగా తీసుకుంటే, ముందుగా ఇన్‌స్టాల్ చేసిన బోల్ట్ డిజైన్ దాదాపు 30 నుండి 40 నిమిషాల అసెంబ్లీ సమయాన్ని ఆదా చేస్తుంది. పెద్ద ఎత్తున ఇంజినీరింగ్ ఆర్డర్‌లలో, శ్రమ మరియు సమయ వ్యయాలలో కూడబెట్టిన పొదుపులు గణనీయంగా ఉంటాయి.

III. డోర్ బాడీ మరియు ఇన్‌స్టాలేషన్: పూర్తి సెట్, వివిధ అప్లికేషన్ దృశ్యాలకు అనుకూలం

పెట్టె యొక్క ఎడమ వైపు తలుపు కీలు యొక్క సంస్థాపన కోసం రిజర్వ్ చేయబడింది మరియు ఇది అదే స్పెసిఫికేషన్ యొక్క తెల్లటి బాక్స్ తలుపుతో సరిపోతుంది. చిత్రంలో, అదే బ్యాచ్ యొక్క డోర్ ప్యానెల్లు వైపున ఉంచబడి, అసెంబ్లీ కోసం వేచి ఉన్నట్లు చూడవచ్చు. కస్టమర్ అవసరాలకు అనుగుణంగా తలుపు బాడీకి తాళాలు మరియు పరిశీలన విండోస్ అమర్చవచ్చు. మూసివేసిన తర్వాత, ఇది ధూళి-నిరోధక రక్షణను సాధించగలదు మరియు తప్పులు చేయకుండా ప్రొఫెషనల్ కానివారిని నిరోధించవచ్చు.

ఇన్‌స్టాలేషన్ పద్ధతి బహిర్గతమైన గోడ-మౌంటెడ్ రకాన్ని అవలంబిస్తుంది. పెట్టె వెనుక భాగంలో ఉరి రంధ్రాలతో రిజర్వ్ చేయబడింది, ఇది అదనపు బ్రాకెట్లు లేకుండా నేరుగా గోడపై స్థిరంగా ఉంటుంది. గ్రౌండ్ ఇన్‌స్టాలేషన్ అవసరమయ్యే దృశ్యాల కోసం, బేస్ బ్రాకెట్‌ను కూడా ఐచ్ఛికంగా అమర్చవచ్చు.

IV. సాధారణ అప్లికేషన్ దృశ్యాలు

డబుల్-లేయర్ వేరు చేయబడిన మెటల్ డిస్ట్రిబ్యూషన్ బాక్స్ షెల్ యొక్క ప్రామాణిక షీట్ మెటల్ నిర్మాణం మరియు అనువైన ప్రీ-ఇన్‌స్టాల్ చేయబడిన స్టడ్ సిస్టమ్ వివిధ రకాల ఇండోర్ పవర్ డిస్ట్రిబ్యూషన్ మరియు కంట్రోల్ దృష్టాంతాలకు అనుకూలంగా ఉంటాయి.

భవన విద్యుత్ పంపిణీ: ఫ్లోర్ డిస్ట్రిబ్యూషన్ బాక్స్‌లు, లైటింగ్ కంట్రోల్ బాక్స్‌లు, మెయిన్ స్విచ్‌లు మరియు బ్రాంచ్ స్విచ్‌లు వరుసగా ఎగువ మరియు దిగువ కంపార్ట్‌మెంట్లలో అమర్చబడి ఉంటాయి.

పారిశ్రామిక నియంత్రణ:PLC కంట్రోల్ క్యాబినెట్, పరికరాల సరిపోలిక కోసం విద్యుత్ నియంత్రణ పెట్టె. కంట్రోలర్లు మరియు టెర్మినల్స్ ఎగువ కంపార్ట్మెంట్లో ఇన్స్టాల్ చేయబడ్డాయి మరియు డ్రైవ్ భాగాలు దిగువ కంపార్ట్మెంట్లో అమర్చబడి ఉంటాయి.

ప్రయోగశాల మరియు శుభ్రమైన వర్క్‌షాప్:తెల్లటి పొడి-పూతతో కూడిన ప్రదర్శన ఇండోర్ వాతావరణానికి అనుగుణంగా ఉంటుంది, శుభ్రమైన దృశ్యాల యొక్క దుమ్ము-నిరోధక మరియు సౌందర్య అవసరాలను తీరుస్తుంది.

బ్యాచ్ ఇంజనీరింగ్ సేకరణ:ప్రామాణిక నిర్మాణం పెద్ద-స్థాయి ఉత్పత్తి మరియు వేగవంతమైన డెలివరీకి మద్దతు ఇస్తుంది, పెద్ద-స్థాయి నిర్మాణ ప్రాజెక్టుల కేంద్రీకృత సరిపోలికకు అనుకూలంగా ఉంటుంది.

V. షీట్ మెటల్ నుండి పూర్తి సెట్‌ల వరకు: ప్రామాణిక షెల్‌లతో మీ అసెంబ్లీ ప్రక్రియను సులభతరం చేయండి

Ouyue Electric వినియోగదారులకు మరింత సమర్థవంతమైన మరియు ప్రామాణికమైన ఎలక్ట్రికల్ ఎన్‌క్లోజర్ సొల్యూషన్‌లను అందించడానికి కట్టుబడి ఉందిషీట్ మెటల్ తయారీ స్థాయి. డబుల్-కంపార్ట్‌మెంట్ మెటల్ ఎన్‌క్లోజర్‌లు ఇంటిగ్రేటెడ్ పార్టిషనింగ్, ముందే ఇన్‌స్టాల్ చేయబడిన మౌంటు స్టడ్‌లు మరియు ప్రామాణిక ఫ్రేమ్‌ను కలిగి ఉంటాయి, ప్యానెల్ బిల్డర్‌లు మరియు ఇంజనీరింగ్ కాంట్రాక్టర్‌లు నిర్మాణ బలాన్ని సులభంగా అసెంబ్లీలో మిళితం చేసే ఉత్పత్తులను అందిస్తారు.

ఉత్పత్తి డ్రాయింగ్‌లు ధృవీకరించబడిన తర్వాత, తుది ఉత్పత్తిని పూర్తి చేయడానికి 7 రోజులు మాత్రమే పడుతుంది.మీ డ్రాయింగ్‌ల ఆధారంగా మీకు ప్రామాణిక స్పెసిఫికేషన్‌లు లేదా అనుకూల డిజైన్‌లు కావాలా,దయచేసి మీ సాంకేతిక అవసరాలను మాకు పంపండి,మరియు మేము వెంటనే పరిష్కార సూచనలు మరియు నమూనా ఉత్పత్తి షెడ్యూల్‌ను అందిస్తాము.
